Монтаж хоккейной коробки: этапы работ, материалы и нормативные требования

Строительство хоккейной коробки включает в себя проектирование, подбор материалов, подготовку основания, установку бортов и последующее обслуживание. Это комплексный инженерно-строительный процесс, в котором каждая стадия влияет на безопасность, долговечность и функциональность будущей площадки.

Для безопасности и надежности сооружения монтаж должен выполняться в строгом соответствии с действующими нормативами и техническими правилами.

Соблюдение требований ГОСТ, СП и международных регламентов ИИХФ предотвращает ошибки на этапе строительства, способствует созданию правильной геометрии площадки и гарантирует устойчивость конструкции при эксплуатационных нагрузках.

Компания «Андромеда Спорт» придерживается необходимых требований на этапах реализации проектов «под ключ», что гарантирует надежное качество и длительный срок службы спортивных площадок.

Распределение бюджета при монтаже хоккейной коробки

Стоимость строительства хоккейной коробки распределяется между стадиями.

Пропорции затрат в типовом проекте:

• Проектирование хоккейной коробки, включающее создание инженерных чертежей, расчет нагрузок, подбор материалов и привязку к участку, составляет 5–10% от бюджета.

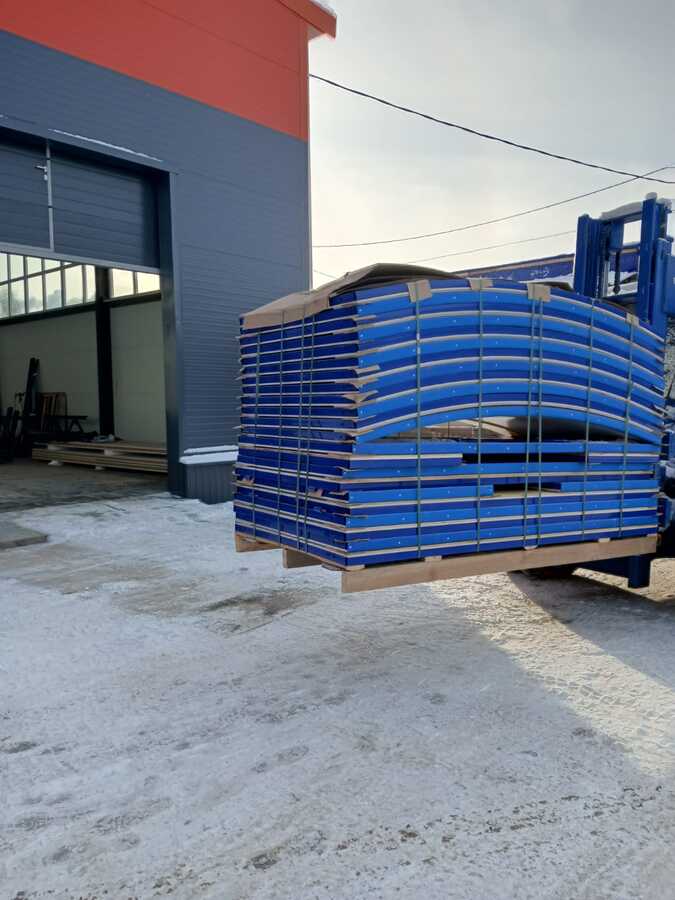

• Производство бортов и комплектующих составляет 60–80% от бюджета. Стоимость формируют панели из ПНД или ПК, стойки, крепёж, защитные экраны, ворота.
• Монтаж составляет 10–20% от бюджета и включает в себя устройство основания, сборку и установку бортов, разметку, монтаж защитных сеток и ворот.

Затраты на монтаж занимают сопоставимо меньшую долю, чем при строительстве, но остаются критически важными для безопасности и корректной эксплуатации площадки. Минимальный процент расходов на обслуживание в течение 10 лет показывает, что грамотно выполненный монтаж и использование надежных материалов снижает последующие эксплуатационные затраты.

Нормативные требования монтажа хоккейной коробки

Монтаж и эксплуатация хоккейной коробки регулируются документами, определяющими параметры бортов, основания и геометрию площадки. В практической реализации норм применяется опыт специализированных производителей, таких как «Андромеда Спорт», разрабатывающих хоккейные площадки в соответствии с действующими регламентами.

ГОСТ Р 58729-2019 «Борты и ограждения ледовых площадок»

Документ задает требования к конструкции бортов и ограждений. Нормы:

• Высота бортов от 1,05 до 1,22 м.
• Толщина панели не менее 5 мм. Чаще используется ударопрочный пластик.
• Отсутствие острых кромок, стойкость материалов к ударам шайбы и коньков.

СП 31-115-2008 «Физкультурно-оздоровительные комплексы» (основания и покрытия)

Документ регламентирует требования к основанию под спортивные сооружения.

Положения:

• Несущая способность основания не менее 500 кН/м².
• Уклон дренажа не менее 1:100 для отвода талой и дождевой воды.

Нормы гарантируют устойчивость конструкции и предотвращают деформации площадки.

Правила ИИХФ 2018–2022

• Радиусы закруглений площадки составляют 4,65 м; 7,77 м; и 5 м.
• Длина зоны ворот составляет 3,4 м.

Стандарты соответствуют международным правилам и используются при строительстве коробок, ориентированных на тренировочный или соревновательный процесс в формате хоккея на льду.

Этапы монтажа хоккейной коробки

Каждая операция в технологической цепочке монтажа хоккейной коробки влияет на точность геометрии, жёсткость конструкции и срок службы площадки. Ниже приведены ключевые этапы сборки, соответствующие требованиям ГОСТ и практическим стандартам, которых придерживается производитель спортивного оборудования «Андромеда Спорт».

1. Подготовка территории и геодезические работы

Первый этап включает разбивку будущей площадки и оценку существующего основания. Выполняется разбивка по осям с использованием лазерного нивелира 360° с допуском ≤ 3 мм. Проверяются отметки уровня и ровность основания. Составляется исполнительная схема, фиксирующая ключевые геодезические точки.

Тщательная подготовка уменьшает риск перекосов при монтаже стоек и панелей.

2. Формирование основания под стационарные и мобильные площадки

Тип основания выбирается по проекту, но общие принципы остаются неизменными. Укладывается геотекстиль 250 г/м² для разделения слоёв. Формируется щебёночная подушка 150 мм с уплотнением до коэффициента 0,95 Pr. Для капитальных площадок заливается бетон B25 F200 W6 толщиной 150 мм с двойным армированием Ø 8 A500. Основание выдерживается не менее 7 суток до установки бортового оборудования.

Надежное основание гарантирует равномерную нагрузку и устойчивость конструкции.

3. Монтаж анкерных элементов и опорных конструкций

Устойчивость закладных элементов и стоек отвечают за сохранение вертикального положения и жесткости системы.

• Выполняется разметка мест под стаканы или анкеры.
• Производится бурение Ø 20 мм на глубину ≥ 120 мм.
• Устанавливаются стойки с контролем вертикали ±1 мм на 1 м.
• Болтовые соединения затягиваются с моментом 110 Н·м.
• Торцы металлоконструкций покрываются антикоррозийным цинковым составом толщиной ≥ 80 мкм.

Правильная установка стоек гарантирует точность геометрии и безопасность игры.

4.Крепление бортовых панелей и ударопрочной ленты

После установки стоек осуществляется формирование периметра хоккейной площадки. Монтаж панелей ведется от правого радиуса против часовой стрелки с зазором между панелями не более 1 мм. Устанавливается жёлтая отбойная полоса высотой 190 мм (согласно ГОСТ 12.4.026-2015).

5. Монтаж ограждающих конструкций и верхней сетки

Финальная высота фанеры или стеклопластика зависит от зоны площадки. Используются секции диаметром 60 мм с сеткой 50×50 мм. За воротами высота ограждения составляет 2,72 м, по бортам — 1,22 м или 2,72 м. Судейские калитки монтируются на нержавеющих петлях с углом открытия 180°.

Защитные элементы предотвращают вылет шайбы и гарантируют безопасность зрителей.

6. Установка элементов безопасности и дополнительного оборудования

Устанавливаются ворота 183×122 см, штанги фиксируются защелками quick-pin. В проходах раскладываются резиновые маты SBR 10 мм.

7. Финишная разметка и обустройство прилегающей зоны

Когда периметр собран, площадка приобретает полноценный игровой вид. Устанавливаются таблички безопасности, урны, освещение мощностью не менее 200 lux.

8. Итоговая проверка и ввод объекта в эксплуатацию

Перед запуском коробка проходит обязательные проверки.

• Контролируется момент затяжки соединений, выполняется визуальный контроль сварки и УЗК 10% швов.
• Измеряется геометрия площадки, включая диагонали. Допуск составляет ≤ 5 мм.
• Подписывается акт приемки, передается паспорт изделия и регламент ТО.

Компания «Андромеда Спорт» предоставляет полный комплект документации и гарантийных обязательств.

Материалы и элементы хоккейной коробки

Правильный выбор материалов для бортов, стоечных систем и основания определяет долговечность хоккейной коробки, удобство монтажа и безопасность эксплуатации. Рассмотрим следующие материалы и элементы для производства и монтажа хоккейных коробок.

1. Облицовка бортов

Влагостойкая ламинированная фанера 2440×1220 мм толщиной 9 мм.

• Срок службы: до 5–7 лет при уличном использовании и до 10 лет в помещении.
• Преимущества: доступная цена и быстрый раскрой для сборки бортов любого формата.
• Ограничения: подвержена истиранию, требует периодической подкраски и защиты торцов от влаги.

Стеклопластик 5,67 мм

• Срок службы: 20–30 лет.
• Преимущества: прочность и жесткость, устойчивость к коррозии и влаге, небольшой вес, долговечность, устойчивость к ультрафиолету и температурным перепадам.
• Ограничения: менее гибкий по сравнению с полимерами, требует аккуратного раскроя и крепления, при сильных точечных ударах возможны трещины. При монтаже важно учитывать направление армирующих волокон для сохранения прочностных характеристик.

Выбор материала для облицовки бортов определяет длительность использования хоккейной коробки и ее эксплуатационные характеристики. При выборе облицовки важно учитывать не только стоимость, но и условия эксплуатации площадки и ожидаемый срок службы конструкции.

2. Стоечные системы

Стоечная система служит основой для устойчивости бортов, сохранения их вертикального положения и способности выдерживать ударные нагрузки.

Бетонирование стоек

• Объекты: капитальные школьные и муниципальные катки.
• Срок службы: около 20 лет.
• Преимущества: повышенная жёсткость, скрытые крепления, которые практически не требует обслуживания.

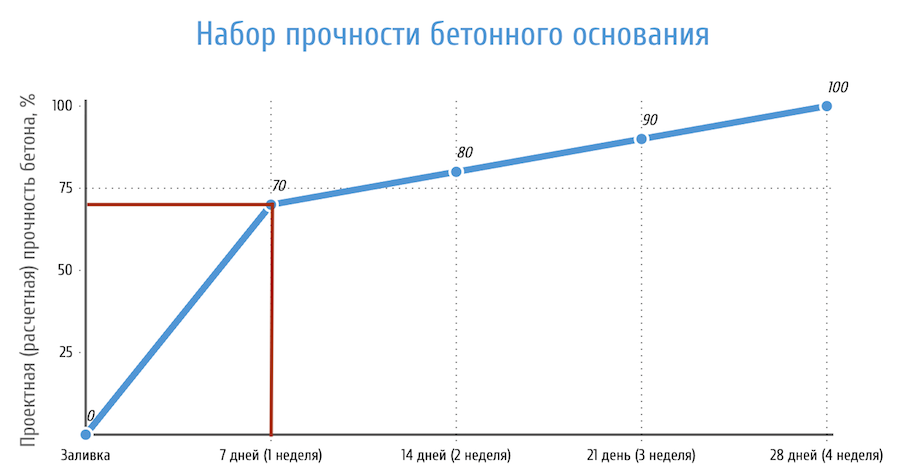

  Конструкция неразборная, бетон набирает 60-70% от проектной прочности первые 7 суток, к 28-му дню — 95-100%.

Фланцевое химическое анкерование

• Конструкция: пластина 250×250×10 мм + 4 анкера М16 на инъекционном составе.
• Объекты: ТРЦ, коммерческие спорт-хабы, крытые арены.
• Срок службы: до 20 лет.
• Преимущества: чистый монтаж, быстрый демонтаж, регулировка высоты по шайбам.
• Ограничения: требуется бетон не ниже B25 толщиной 120 мм, цена инъекционного анкера выше обычного.

Треугольная опора (рамная система)

• Конструкция: Л-образная рама с нижней пяткой и двумя растяжками.
• Объекты: сезонные катки, прокатные точки.
• Срок службы: около 10 лет.
• Преимущества: не требует фундамента, быстрая сборка, минимальная стоимость.
• Ограничения: высота ограждения до 1,2 м, обязательный балласт 25 кг/м, слабая ветроустойчивость.

Вмораживаемая стойка

• Конструкция: труба диаметром 50х50х2 мм, замораживается в лёд/снег через буровую колонку.
• Объекты: северные посёлки, временные зимние площадки.
• Срок службы: в зависимости от условий от 1 сезона до 10 лет.
• Преимущества: монтаж за 1 день, отсутствие подготовительных работ.
• Ограничения: работает только зимой; нет сертификации ГОСТ; стойки исчезают вместе с таянием льда.

От выбора типа стоек зависит жесткость и безопасность конструкции, трудоемкость монтажа, возможность последующего демонтажа, требования к основанию и общий бюджет проекта. Компания «Андромеда Спорт» поставляет как стационарные решения для капитальных арен, так и мобильные системы для сезонных катков.

3. Основания под хоккейную коробку

Основание определяет срок службы площадки, распределение нагрузки и стабильность геометрии. Выбор зависит от геологии, бюджета и режима эксплуатации. Компания «Андромеда Спорт» выполняет монтаж коробок на всех типах оснований, подбирая конфигурацию по геологии участка и бюджету.

Монолитная бетонная плита

• Состав: щебень 150 мм, геотекстиль 250 г/м², бетон B25 W6 F200 толщиной 150–180 мм с двойным армированием Ø 8 A500.
• Срок службы: до 25 лет.
• Преимущества: жесткость, точная геометрия, встроенное охлаждение.
• Ограничения: высокая стоимость, требуется выдержка 7 дней.

Асфальтобетонное покрытие

• Состав: щебень 150 мм, геотекстиль, асфальтобетон МА-15 100–120 мм.
• Срок службы: 12–15 лет.
• Преимущества: быстрое введение в эксплуатацию с охлаждением 24 ч, дешевле бетона.
• Ограничения: мягче бетона, чувствительно к жаре, возможна колейность.

Щебёночно-песчаная подушка

• Состав: геотекстиль, щебень 200 мм, песок 100 мм с трамбовкой 0,95 Pr.
• Срок службы: 3–10 лет.
• Преимущества: бюджетный вариант, монтаж за 2 дня, отсутствие бетонных работ.
• Ограничения: ограниченная несущая способность, необходимость ежегодного выравнивания.

Ледовое основание с заморозкой

• Состав: утрамбованный снег, проливка воды слоями 30 мм до 250–300 мм.
• Срок службы: 1 сезон.
• Преимущества: наименьшая стоимость, монтаж за 1 день.
• Ограничения: используется только зимой, геометрия нестабильна, не соответствует ГОСТ.

Для районов вечной мерзлоты рекомендуется использовать винтовые сваи с термостабилизатором, чтобы предотвратить выпирание конструкции при промерзании. Для крытых арен и спорт-хабов подходит фланцевое анкерование для быстрой смены панелей без вскрытия пола. При ограниченном бюджете и сезонной работе подходит треугольная рама, которая снизит стоимость проекта до 35%, но требует обязательного пригруза.

Частые ошибки при монтаже хоккейных коробок

Монтаж хоккейной коробки требует соблюдения нормативов, технологий и инженерных расчётов. Нарушение правил приводит к сокращению срока службы площадки, повышению расходов на ремонт и рискам для безопасности игроков. Ниже перечислены наиболее распространенные ошибки.

1. Игнорирование инженерно-геологических изысканий

Пучинистые грунты с высоким уровнем грунтовых вод или просадочные суглинки без организации дренажа вызывают вспучивание основания и продольные трещины уже в первый сезон. Перед проектированием необходимо выполнить буровые скважины, испытания грунта и рассчитать систему дренажа.

2. Отсутствие сервисного контракта и регламентов ТО

Без регулярной протяжки болтов и ревизии сварных швов крепёж корродирует, панели деформируются, сетка провисает. В результате плановое техническое обслуживание обходится в ~1% от стоимости площадки, а внеплановый ремонт достигает до 10%.

3. Нарушение технологической последовательности работ

Заливка бетона при температуре ниже +5°С, несоблюдение выдержки 7 дней, установка панелей до полного застывания основания приводят к микротрещинам, сколам и задержке ввода объекта. Важно строго соблюдать технологию монтажа и выдержку материалов.

4. Игнорирование требований безопасности и нормативов ГОСТ

Выбор высоты ограждения, радиусов закруглений и цвета отбойной полосы «на глаз» делает площадку несоответствующей стандартам. В результате площадка не проходит экспертизу Ростехнадзора, а запуск откладывается на месяцы.

Соблюдение нормативов, грамотный подбор материалов и отказ от удешевленных решений гарантируют долговечность хоккейной коробки, безопасность игроков и минимальные затраты на обслуживание. Компания «Андромеда Спорт» придерживается такого подхода благодаря контролю качества и отработанным регламентам.

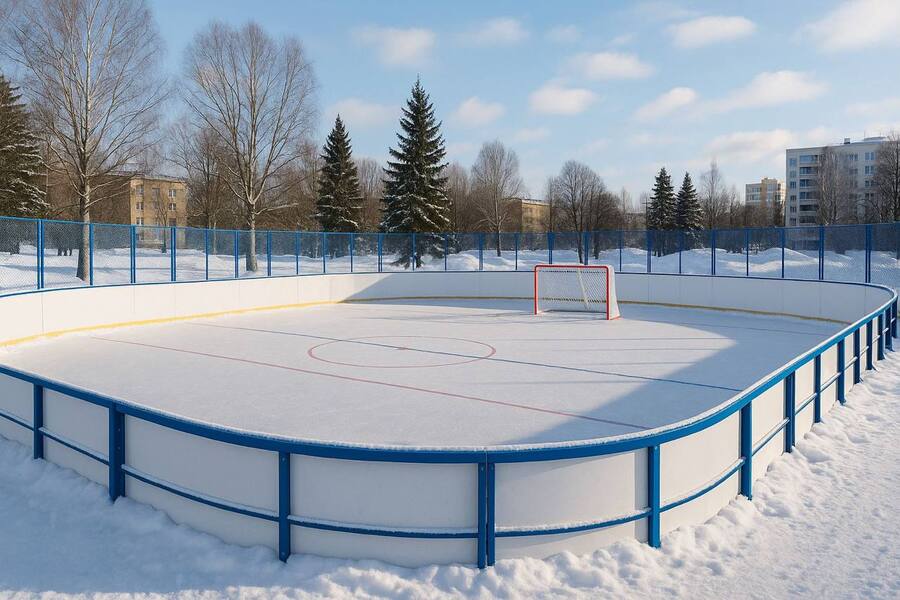

Хоккейные коробки под ключ от компании «Андромеда Спорт»

Компания «Андромеда Спорт» предлагает изготовление и монтаж хоккейных коробок по доступной цене под ключ с доставкой по России. Монтаж выполняют сертифицированные бригады, работающие в строгом соответствии с ГОСТ, СП и международными стандартами ИИХФ. Предлагаем приобрести готовую к эксплуатации площадку с паспортом изделия, актами приемки и регламентом технического обслуживания.
